船用UPS修复1例

例1.2 船用伊顿UPS 9355启动跳闸故障

故障:一台船用伊顿UPS,型号935515KVA,开启UPS输出时就跳闸,观察跳闸的是电池的输入断路器。

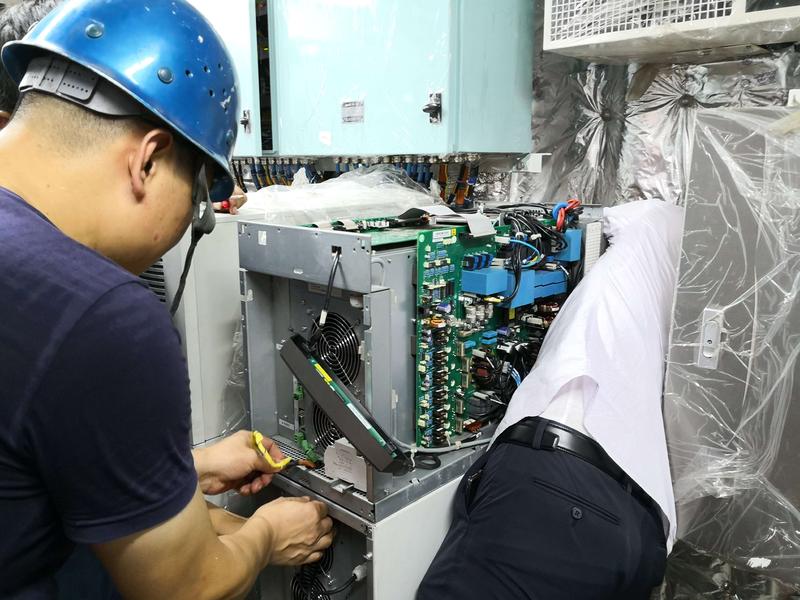

检修:使用面板执行启动命令后,发现电池输入断路器是被旁边的一个小的跳闸开关带动跳闸的,跳闸时并未显示任何报警。检测电池电压410V,电池标称384V,表明电池已经处于充满状态。拆开驱动板,测试模块没有任何短路,测试光耦输出正常。在线测试各路元件时,发现一个场效应管V64(型号IRFD120)的G-S短路,如图1.2所示。拆下场效应管,实测场效应管确实短路,场效应管的控制极G的信号来自另一个芯片的输出,它们之间串联了一个220欧姆电阻,电阻完好,判断应该没有其它连带损坏。更换场效应管,装好机器,UPS可以正常启动。
